BS-XC多色自动理管机

一、概述

1.1引言

传统的自动络筒机出来的细纱纱管需要人工将其按照不同的颜色、相同的方向分拣整理，同时还要将掉落的整纱和残留的尾纱筛选出来，再转入络筒机或细纱机使用。整个过程现场摆放杂乱，不仅耗工费时，而且劳动强度很高，在当今企业用工困难的情况下，理管工序急需一套自动化的设备来实现。
自动理管机的出现解决了这一问题，长岭BS-XC型多色自动理管机借鉴了国内外的先进技术，通过创新改进，实现了纱管的自动化处理。该设备的使用，将减少纺织企业纱管的周转流程，提高企业生产管理效率。

1.2功能

BS-XC 型多色自动理管机可以将自动络筒机出来的不同颜色细纱管自动分色，同向整理，整纱、残纱自动分离，纱管筐满后自动换筐，理管时自动统计理管数量。

二、设备组成

BS-XC多色自动理管机主要由提升机构、分离机构、送管机构、落管机构、运筐机构、机架及电气控制系统等几部分组成。

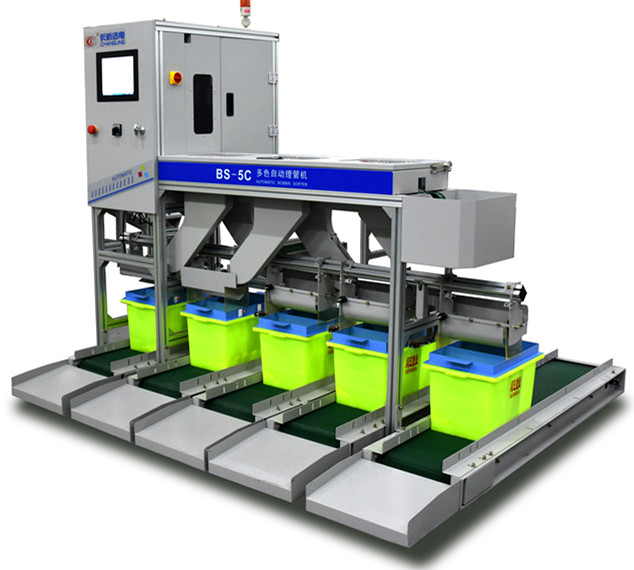

图1 BS-4C 自动理管机整机效果图

三、原理及性能指标

3.1原理

BS-XC自动理管机由提升机构将络筒机的纱管经由上管皮带传送到分离辊，在分离辊的识别区触控单元控制工业CCD拍摄图像，并对图像进行技术处理，与预设的目标纱管进行比较，根据比较和判断结果，控制气动执行机构将送管机构上的纱管按照颜色送入不同的通道，最后由落管机构和运筐机构将纱管有序的规整到纱管筐内。同时，有效识别大纱纱管和小纱纱管，并进行分拣入筐。

3.2性能指标

●分色能力：

BS-3C：1～3色；

BS-4C：1～4色；

BS-5C：1～5色；

●外形尺寸（长×宽×高）：

BS-3C ＜ 1.6 m×1.8 m×1.8 m ；

BS-4C ＜ 1.7 m×1.8 m×1.8 m ；

BS-5C ＜ 2.1 m×1.8 m×1.8 m ；

●纱管规格：180～230mm；

●额定速度：3600根/小时；

●分色准确率：≥ 99%；

●摆管准确率：≥ 99%。

●工作电源：220VAC～50Hz（两相三线）

●额定功率：＜ 300 W

●气源压力：0.4～0.6 mpa

四、设备安装调试

设备安装布局时, 应根据现场空间尺寸及纱筐的进出方向，选择左首车（车头在左）或右首车（车头在右）进行安装，同时结合现场工艺选择最合适的纱管进入方向进行摆放。
